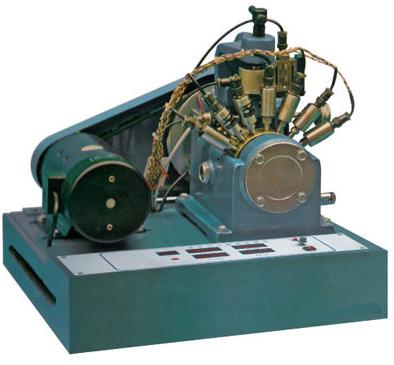

SBHD-B型液體動壓滑動軸承實驗臺
該實驗臺用于機械設計中液體動壓滑動軸承實驗,主要利用它來觀察滑動軸承的結構及油膜形成的過程,通過壓力傳感器、荷重傳感器、摩擦力矩傳感器、光電傳感器和A/D轉換電路、計算機軟件,可測定液體動壓軸承各測點徑向、軸向油膜壓力和繪制其實測分布曲線,適用于機械設計類實驗室。
一、主要技術參數:
1、主軸驅動系統:AC SERVO MOTOR 及驅動器:額定功率:750W;轉速范圍:0~1000 r/min;額定轉矩:7.16N·m;輸入電壓:220VAC;額定電流:3.61A
2、靜壓加載及軸承潤滑系統:
(1)YS8024 電動機:額定功率:750W;同步轉速:1400 r/min;輸入電壓:380/220VAC
(2)變頻器:用于控制三相交流電動機的速度;輸入電壓 220 V±10%;功率范圍1.5KW;輸入頻率47 ~ 63Hz;輸出頻率0 ~ 400Hz;功率因數 0.98;控制方法:線性 V/f 控制,帶磁通電流控制(FCC)的線性 V/f 控制,平方 V/f 控制,多點 V/f 控制;
3、油膜壓力測試系統:壓力傳感器及變送器:量程:0~1.2MPa;精度:0.25%PS;供電:24VDC;輸出:4~20mA
4、油溫測試系統:
溫度傳感器:量程:−50℃~250℃;精度:0.1℃
5、摩擦因素測試系統:拉壓傳感器及變送器:量程:5Kg;精度:5%
6、數據采集與處理系統:實驗數據采集及處理軟件:實驗教學用專用軟件。
二、基本配置:
1、調速電動機1個;
2、管路壓力傳感器8個,載荷傳感器1個,測力傳感器1個,光電位移傳感器1套。
3、彈性加載裝置、測試數據裝置一套,測試軟件一套,
多媒體軟件光盤一個,隨機工具一套,使用說明書及指導書1套。
三、實驗內容:
1、觀察滑動軸承的結構,測量其徑向油膜壓力分布和軸向油膜壓力分布;
2、測定其摩擦特征曲線,特別低轉速能進行演示,能觀察并計算油膜厚度。
四、性能特點:
1、可進行全自動檢測;
2、對性能參數變化曲線進行自動繪制;
3、有壓力油膜分布曲線的虛擬仿真;
4、摩擦狀態的觀察;
5、徑、軸向油膜壓力分布和摩擦特征曲線的實測;
6、采用彈性加載系統,能有效減小主軸軸頸的變形;
7、采用軸承鋼承載環,有效地阻止了軸瓦變形并提高了檢測數據的真實性;
8、采用平衡套的平衡系統,保證了軸瓦的平衡,調整方便快捷,提高了檢測精度。
五、檢測控制系統及教學分析軟件內容和特點:
1、檢測控制系統以AVR系列單片機組為核心,配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊,以及電機控制等功能,該系統利用串口實現數據采集箱和電腦之間的信息通訊;
2、該實驗臺教學分析軟件以AVR為開發平臺,包括實驗內容介紹、實驗錄像、參數可視化分析、實驗結果分析等內容;
3、可以實時顯示運動參數的實時變化曲線;
4、實驗結果可以以文本形式保存,并可在網絡上發送,便于網絡化實驗,使教師可在網上批改作業;
六、造型及表面處理:
1、大氣美觀、實物感強、加工精細
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
