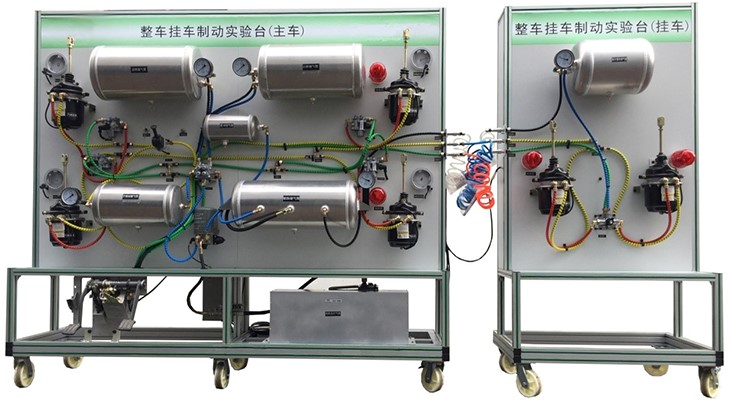

陜汽SX2190N全車氣路工作原理實訓臺
一、技術參數：
1.臺架上具有的 全新陜汽SX2190N原車零部件有空氣壓縮機總成、空氣干燥劑、前橋儲氣筒、后橋儲氣筒、手制動儲氣筒、再生儲氣筒、輔助儲氣筒、四回路保護閥、制動腳閥、駐車閥、ABS電磁閥、繼動閥、制動管路、氣壓表若干個。
2. 臺架上具有的非原廠部件有兩相交流驅動電機、驅動皮帶、氣壓表；
3. 零部件布置位置大體與實車方向、位置接近；
4. 壓縮機具有機油潤滑系統；
5. 壓縮機空氣經過空氣濾清器過濾；
6. 每個部件擺放位置合理，美觀，方便看清外觀特征；
7. 不同類別的氣壓管路通過不同顏色來表達（可參考實車管路顏色），管路走向簡潔明了，方便看清管路走向，采用直走或拐直彎的布局；
8. 臺架有示教板，準確繪制其系統組成及部件連接圖，管路顏色與實物管路顏色一致（被處理后的顏色）；
9. 驅動電機旋轉部件，采用防護處理，防止異物被皮帶擠壓；
10.支撐臺架使用4只萬向腳輪；前二只萬向帶鎖止功能腳輪；后二只萬向腳輪；腳輪與臺架用。
11.產品工藝: 設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶4個帶自鎖裝置萬向腳輪，便于移動。
|
